一． 概述：目前，根據煙草行業標準YC/T207-2006對于卷煙條與盒包裝紙中揮發性有機化合物的測定有頂空-氣相色譜法
二． 檢測指標：
1.乙 醇、異丙醇、丁 醇、甲 苯、二甲苯、醋酸乙酯、丁 酯、丙 酮、甲乙酮（丁酮）
2.包裝材料中的重金屬，如鉛、砷、汞等（原子吸收光譜儀檢測）
三． 儀器配制：
1. 氣相色譜儀：配備氫火焰離子化檢測器，靈敏度高
2．毛細管色譜柱：毛細管專用色譜柱 30m
3．標準品：乙 醇、異丙醇、丁 醇、甲 苯、二甲苯、醋酸乙酯、丁 酯、丙 酮、丁酮
4．雙通道色譜工作站：一個工作站可以連接兩臺色譜儀
5．氮氫空氣體發生器：提供氮氣氫氣空氣，不需要購買氣體鋼瓶。
6．頂空自動進樣器
四． 實驗條件：
1. 柱溫： 60℃
2. 載氣：氮氣；柱前壓為0.04Mpa ；分流進樣
3. 汽化：220℃,檢測器：FID 250℃

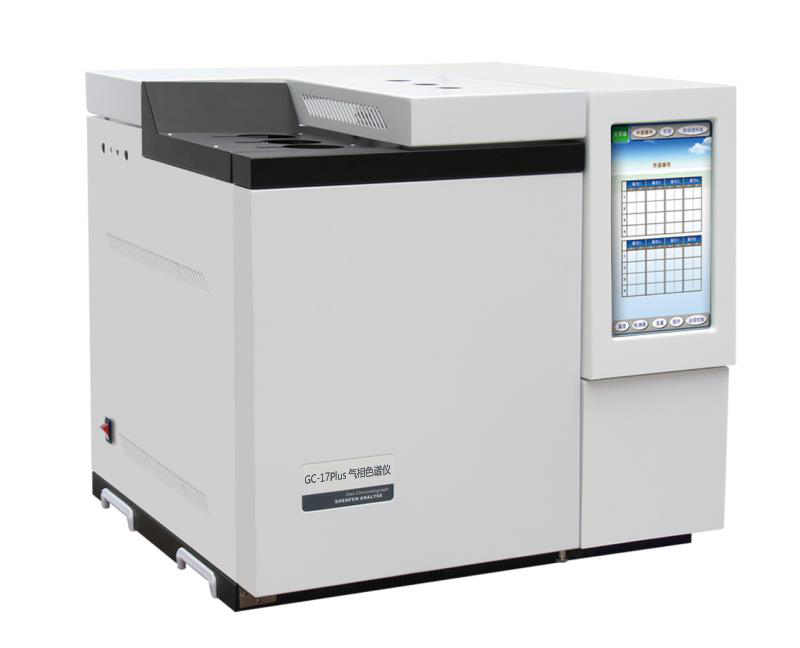

GC-17氣相色譜儀技 術特點:
GC-17氣相色譜儀技 術特點:
1、儀器采用中文5.7寸大屏幕LCD液晶漢字顯示，顯示直觀、操作方便。
2、自我診斷功能，具有“0℃”保護功能。當任一路溫度顯示始 終為“0℃”時， 均會自動停止加熱，以防該室始 終加熱導致加熱體損壞.并有中文提示故障原因及報警提示。
3、觸摸式鍵盤方便使用者對各項操作數據進行設定。
4、數據斷電保護功能，儀器所設定的運行數據在斷電后能長期保存。
5、微機控制FID檢測器自動點火，具有秒表計時功能。
6、具有超溫保護裝置。溫度超過設定極艱，儀器均會停止加熱，并在顯示器上報告故障。
7、通過屏幕液晶中文顯示器直觀的顯示出儀器參數，通過人性化軟件操作界面，用戶設定包括各路溫度、程升、檢測器、橋流等參數；直觀地操作開關橋流，開啟關閉控溫，開啟關 閉程升和各個時間事 件等功能。
8、儀器電腦連接互聯網，可通過遠程計算機與儀器連接，實現遠程數據采集和管理。提 高了裝置的自由度，促 進實驗室的有 效應用 。
9、主控電路采用了微處理器、大容量的存儲器的采用，使數據的保存可 靠。 同時集測量、控制、電源于一塊電路板的一體化模塊設計提 高了儀器的抗 干擾性和可 靠性。
10、采用微處理器的溫度控制電路，各加熱區被控對象的溫度精度達到0.1度。
11、智 能化的雙后開門技 術，保 證儀器柱箱溫度有良好的控溫精度，并能達到快 速降溫。
12、八階程序升溫，適應寬沸點的復雜樣品的分析。
13、大體積柱箱，可同時安裝四根色譜柱；單元式整體結構設計，安裝、維修方便。
14、儀器設計合理靈活，可以同時安裝三種檢測器，并且有獨 立電路系統、信號輸出端。具備FID、TCD、ECD、FPD、NPD等多種檢測器選擇配備。
15、靈活的填充柱和毛細管分流/不分流進樣系統,可接不同口徑的毛細管柱。
16、具有多種進樣方式可選，如手動六通閥進樣、電動十通閥進樣、頂空進樣、自動進樣器進樣、熱解吸進樣、熱裂解進樣，并可加裝甲烷轉化爐系統。
氣相色譜儀主要技 術指標
1、溫控指標：
柱 箱：室溫上5℃－420℃ 精度±0.1℃(200℃時測)。
進樣器：室溫上5℃－420℃ 精度±0.1℃(200℃時測)。
檢測器：室溫上5℃－420℃ 精度±0.1℃(200℃時測)。
六路控溫：適用于加裝轉化爐等多路控溫需求。
2、柱溫箱參數：
控溫精度：室溫上5℃－420℃ 精度±0.1℃。
柱溫箱體積：280mm×280mm×255mm。
程序升溫階數：八階。
程序升溫速率：1℃－50℃。
各階恒溫保持時間：0－300min（1min增量）。
自動后開門設計，確 ?？?速降溫。
大功率、低噪音的旋轉風扇，確 保溫度的均勻性。
3、穩定的雙氣路系統:
載氣流量采用先穩壓后穩流的雙重穩定設計。
精 確的刻度式氣路控制閥件，具有高重現性和高穩定性。
4、多種進樣方式可選：
填充柱柱頭進樣。
填充柱氣化進樣。
毛細管分流/不分流進樣：背壓閥控制技 術，線性分流。
六通閥氣體進樣、頂空進樣、自動進樣器進樣、熱解吸進樣。
氣相色譜儀檢測器技 術指標：
氫火焰離子化檢測器（FID）
● 檢測限：Mt≤2×10-12 g/s （正十六烷）；
● 噪音：≤2×10 -14 A（0.02mv）
● 漂移：≤1.5×10 -13 A/30min（0.15mv/0.5h）
● 線性范圍： ≥10 7
●使用溫度：≤450℃

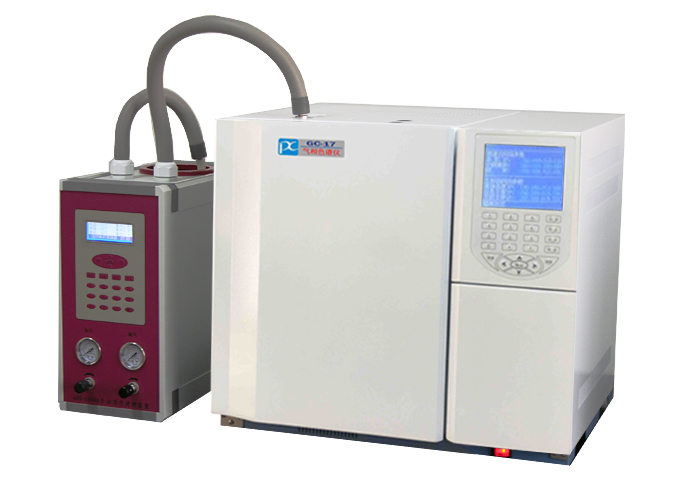

PX-7890A自動頂空進樣器
儀器特點和主要功能
1.一體化設計，結構緊湊，易于操作；
2.金屬等溫體加熱控溫，控溫精度高、梯度小，溫度穩定性好、簡單可 靠，減少了油浴加熱恒溫可能造成的各 種弊??；
3.微機控制，液晶漢字顯示，薄膜鍵盤，數字輸入，主要功能有：
⑴ 液晶可顯示：方法參數設置、實時工作狀態、運行時間、年月日時等一目了然；
⑵ 頂空瓶、進樣閥系統和取樣（進樣）傳輸管，三路均單獨加熱控溫；
⑶ 3個外事、8階時間程序控制，運行自啟動和自停止；
⑷ 具有9種方法供編輯、存儲和隨 時調用，實現了快 速啟動與分析；
⑸ 可同步啟動GC、色譜數據處理工作站，也可用外來事 件程序啟動本裝置；
4.設有外加載氣調節系統，無 需對于GC儀器進行任 何改裝與變動，即 可進行頂空進樣分析，也可選用原儀器載氣；
5.通過時間編程，自動實現加壓、取樣、進樣、分析和分析后的反吹清洗等功能；
6.采用壓力平衡進樣技 術頂空進樣峰型窄、重復性好；
7.樣品傳輸管和進樣閥有自動反吹功能，避 免了不同樣品的交叉污染；
8. 為了配套進 口GC使用方便精 確，本儀器還配有針對各 種進 口儀器的專 用接口，連接方便；
9.對于活性物質分析可選配彈性石英管作為樣品傳送管；
10.可根據客戶要分析的樣品的濃度高低隨 時調整進樣量；
11.進樣針頭梗換方便，可連接國 內外所 有型號的GC進樣口；
12.易于實現同一樣品瓶多次重復進樣，便于方法的開發和研究。
三、儀器主要技 術參數
1. 樣品區溫度控制范圍：
室溫—350℃ 以增量1℃任設 加熱功率約400W；
2. 閥進樣系統溫度控制范圍：
室溫—180℃ 以增量1℃任設 加熱功率約60W；
3. 樣品傳送管線溫度控制范圍：
室溫—200℃ 以增量1℃任設 加熱功率約40W；
4. 溫度控制精度：< ±0.5℃；
5. 溫度控制梯度：< ±0.5℃；
6. 頂空瓶工位：9個；
7. 頂空瓶規格：可選配20ml、10ml（50ml和其他規格可定制）；
8. 重復性：RSD <1.5%（200ppm水中乙醇，N=5）；
9. 進樣量控制模式：進樣時間和加壓壓力控制進樣量；
10. 進樣加壓范圍：0～0.4Mpa（連續可調）；
11. 反吹清洗流量：0～200ml/min（連續可調）；
12. 儀器尺寸：400×180×360mm3；13. 儀器的重量：約12 kg。
